ОПИСАНИЕ

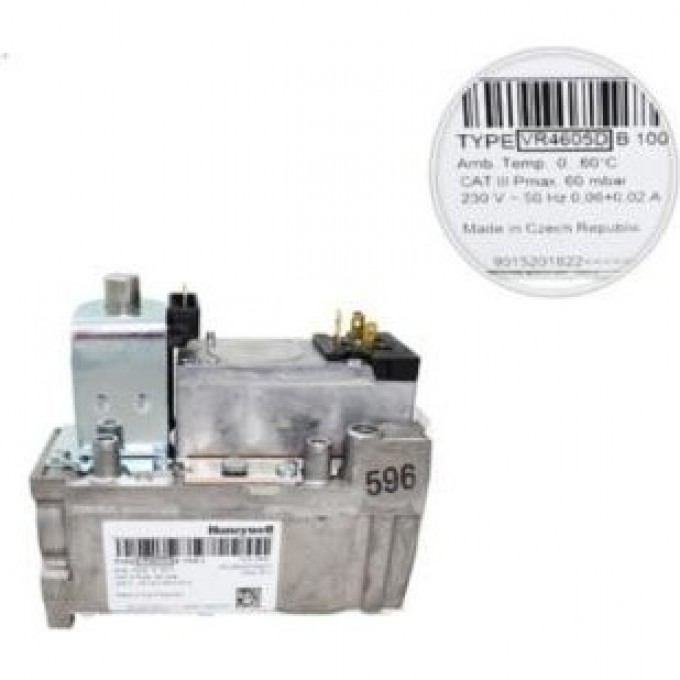

Газовый клапан Honeywell Compact Automatic VR4605D B 1008 позволяет автоматизировать контроль потока в горелке и обеспечить безопасную работу отопительных установок. Клапан предназначен для работы с неагрессивными видами газа и смесями газ/воздух.
Принцип действия регулятора Honeywell основан на сервосистеме с положительной связью. Когда питание не подается на горелку, заслонка клапана закрыта пружиной. Если регулировка не требуется, то пружину блокируют при помощи регулировочного винта.
- Cдвоенный клапан
- Открывание системы плавного розжига без регулятора
- Максимальное давление 0,6 бар
- Мощность 64 Вт
- Напряжение питания 220 В
- Крепление на отопительные приборы и установки осуществляется с помощью резьбовых фланцев
- Утолщение под ключ для трубного фитинга и мелкосетчатый фильтр на входе изделия
- Класс герметичности B согласно стандарту EN 161
- Усилие закрытия типа B + J (уплотняющая сила не уменьшается от давления на входе)
Регуляторы Honeywell VR46/VR86 предназначены для использования с системами DSI (розжиг горелки искрой), IP (пилотная горелка) или HSI (калильный розжиг), а также для совместного использования с устройствами, обеспечивающими контроль и безопасность основной горелки отопительной установки. Регуляторы имеют стандартный компактный корпус из надежных материалов, стойких к воздействию определенных рабочих сред: нефтяной газ MFD группы A (G110) и B (G 120), природный газ L (G25) и H (G 20), сжиженный газ LP(G30). Изделия могут дополнительно комбинироваться регуляторами давления, настраиваемыми устройствами плавного розжига, дроссельными клапанами, механическим или электрическим регуляторами-модуляторами расхода газа.
Все настройки регулятора располагаются в верхней части изделия. Управление основной горелкой осуществляется с помощью двухпозиционного стандартного электрического исполнительного устройства или устройства следящего типа. Клапаны отличаются пропускной способностью (низкая, средняя, высокая), усилием закрытия и типом питания: от сети, низковольтные модели, комбинированные или с заданными параметрами. В основании клапана Honeywell предусмотрены два резьбовых монтажных отверстия для жесткого крепления на отопительной установке. На входной и выходной сторонах для настройки и контроля давления горелки размещены штуцеры измерения давления с наружным диаметром 9 мм.
Работы по установке прибора рекомендуется проводить только квалифицированным специалистам. Перед проведением монтажа изделия необходимо перекрыть подачу газа и электричества. Клапаны могут устанавливаться как вертикально, так и горизонтально под углом от 0 до 90 градусов. Во время монтажа устройство должно быть надежно защищено от попадания пыли и грязи. Не ввинчивайте и не затягивайте трубу или трубный фитинг слишком глубоко, чтобы предотвратить деформацию клапана и сбои в его работе.
