ОПИСАНИЕ

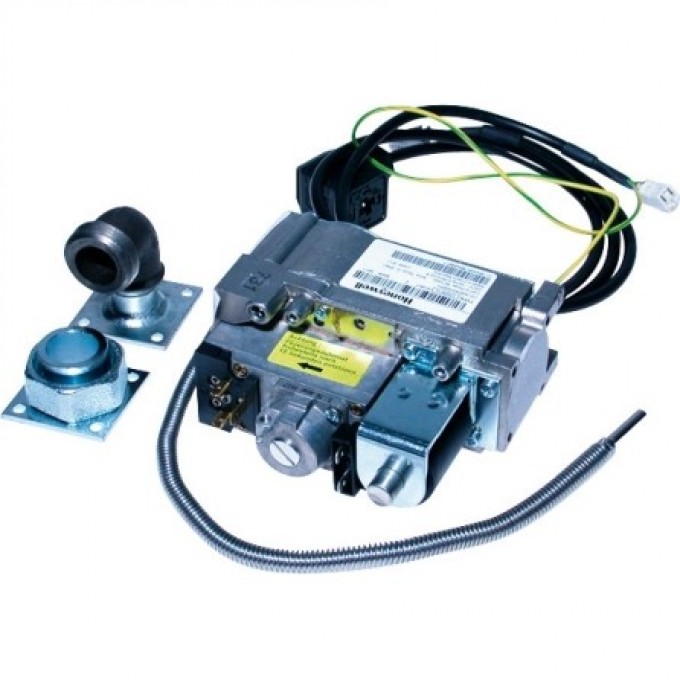

Honeywell VR4601 используют в системах центрального отопления, водонагревательных установках на газе и калориферах. Устройство от Honeywell подойдет для контроля потока газа в системах розжига IP, DSI, HSI.
Особенности газового клапана от Honeywell
- Соответствует классу B+J (уплотняющая сила не уменьшается от давления на входе).
- Обеспечивает двухпозиционное управление.
- Поддерживает стабильное давление на выходе.
- Модуляция газового клапана механическая или электрическая.
- Клапан подходит для компонентов смеси газ/воздух.
- Тип – нормально закрытый.
- Рассчитан Honeywell VR4601 на стандартное сетевое напряжение.
Исполнительное устройство газового клапана следящего типа, для крепления используется разъем DIN или AMP. Катушку в Honeywell VR4601 можно заменить в полевых условиях. Принцип действия газового устройства основан на сервосистеме с положительной связью. Когда питание не подается на горелку, заслонка закрыта пружиной. Такая функция в Honeywell VR4601 особенно важна при сбоях в питании. Одну из главных функций выполняет серворегулятор, встроенный в мембрану. Устройство позволяет главному газовому клапану закрываться пропорционально действию пружины и таким образом выравнивает давление на выходе.
В клапане Ханивел VR4601 предусмотрен выход пилотного газа. На входной стороне установлен мелкосетчатый несъемный газовый фильтр. При использовании с фланцами газовые фильтры можно размещать между фланцами и регулятором от Honeywell. Для измерения давления в газовом клапане не требуется установка дополнительных реле, на входной и выходной стороне расположены 9 мм штуцеры для контроля и настройки. Регулятор к газовому клапану от Honeywell устанавливают под углом до 90 градусов на резьбовые отверстия в основании.
