ОПИСАНИЕ

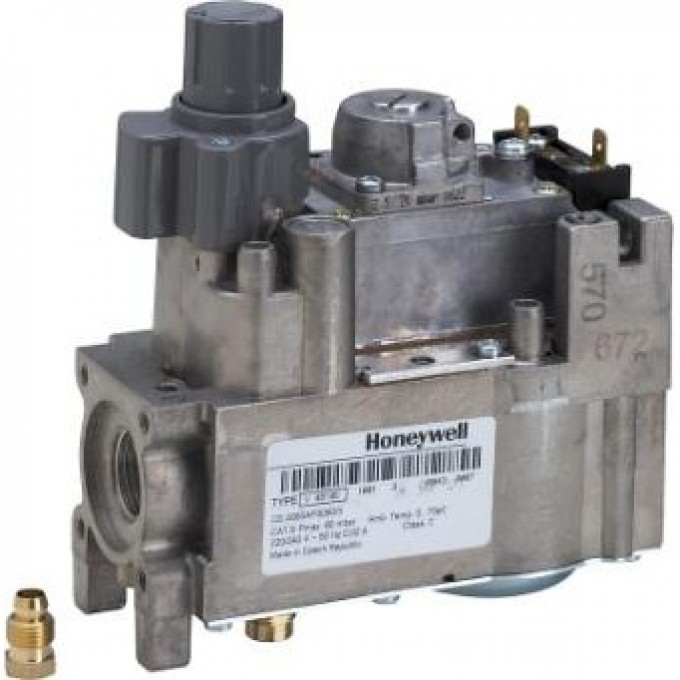

Газовый клапаны Honeywell используют для автоматического контроля потока в бытовых системах отопления, нагревательных печах, водогрейных котлах, водонагревателях и другом оборудовании. Модель Honeywell V4610 позволяет контролировать пилотное племя, выполняет функции сервоклапана и линейного регулятора давления. Используют устройство от Honeywell совместно с термопарой или термореле.
Особенности газового клапана Honeywell V4610
- Доступен в 10 различных исполнениях с быстрым/плавным открытием без регулятора или с двухступенчатым/модуляционным регулятором.
- Встроенное защитное термоэлектрическое устройство по EN 125.
- Фиксатор безопасного розжига в системе пилотной горелки.
- Для открытия главного клапана используется двухпозиционный сервоклапан.
- Одна кнопка для ручного управления.
Фиксатор делает невозможным восстановление потока главной горелки, пока термопара не охлаждена достаточно для опускания механизма возврата. Такая защита требуется в момент ручного отключения пилотной горелки.
Конструкция клапана Honeywell
На входной стороне регулятора имеется несъемный мелкосетчатый фильтр. При использовании фланцев можно разместить фильтры между ними и клапаном.
Доступ ко всем настройкам открыт сверху. На входной и выходной стороне расположены штуцеры 9мм для отбора давления. Также на входной стороне предусмотрено утолщение под ключ.
Устанавливают V4610 от Honeywell в пределах 90 градусов от вертикального положения. На основании расположены резьбовые монтажные отверстия.
