ОПИСАНИЕ

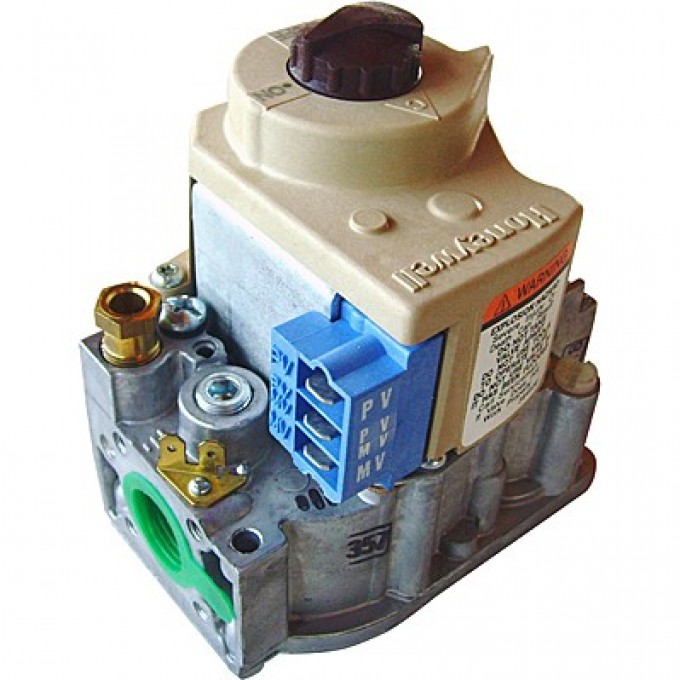

Клапан Honeywell VR8204 разработан для систем с пилотной горелкой. Используют газовое устройство для контроля потока совместно с регуляторами серий S8600, S8610 и S8620.
Особенности газового клапана Хоневелл:
- Двухпозиционное устройство управления (вкл/откл).
- Включает два автоматических газовых клапана.
- Подходит для прерывистого режима работы в приборах 24 В.
- Корпус компактных размеров.
- Тип – нормально закрытый.
- Доступ к настройкам открыт с верхней части корпуса.
- Конструкция Honeywell VR8204
Конструкция газового устройства включает регулировочный винт, регулятор давления и два автоматических клапана. Первый имеет электромагнитное управление, второй – мембранное, открывается по сигналу регулятора и закрывается при прекращении подачи топлива или питания. Серворегулятор выполняет функцию сброса рабочего давления, поддерживая стабильное давление на выходе.
Допускается установка устройства от Honeywell под углом до 90 градусов на резьбовые отверстия в основании. Для электросоединений используются быстроразъемные клеммы ¼. На входе и выходе устройства Honeywell установлены несъемные газовые фильтры. При использовании с фланцами газовые фильтры можно размещать между фланцами и регулятором.
